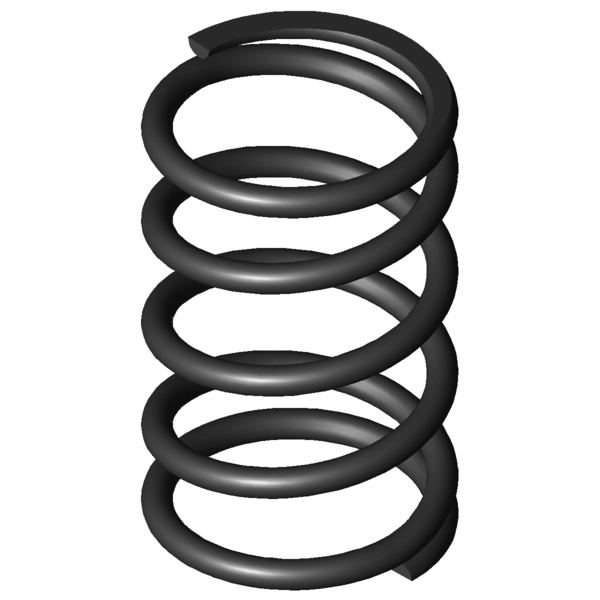

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
0,8
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
7,2
mm
diamètre d'enroulement moyen
De
8
mm
diamètre extérieur d'enroulement
Dd
5,8
mm
diamètre maximal du mandrin
Dh
8,8
mm
diamètre minimum de la douille
L0
12,8
mm
longueur libre
Lk
mm
longueur de flambage
Fn
24,85
N
force maximum en cas de charge statique
Ln
5,02
mm
longueur minimum en cas de charge statique
sn
7,78
mm
flexion maximum en cas de charge statique
Fndyn
23,861
N
force maximum pour charge dynamique
Lndyn
5,33
mm
longueur minimum pour utilisation dynamique
shdyn
3,35
mm
course maximum en cas d'utilisation dynamique
S
3,429
mm
pas, écart de milieu du fil à milieu du fil
n
3,5
nombre
de spires utiles
nt
nombre
total de spires
R
3,194
N/mm
raideur du ressort
Masse
0,4943
g
masse d'un ressort
Fntol
1,87
N
tolérance (+/-) pour force maximum statique
Fndtol
1,85
N
tolérance (+/-) pour force maximum dynamique
Detol
0,3
mm
tolérance (+/-) du diamètre extérieur
L0tol
0,47
mm
tolérance (+/-) pour longueur libre
Groupe de prix
C
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
