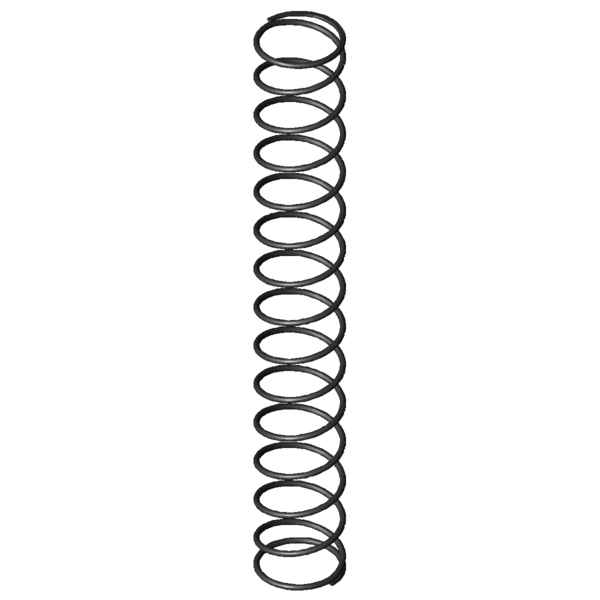

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
0,8
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
11,2
mm
diamètre d'enroulement moyen
De
12
mm
diamètre extérieur d'enroulement
Dd
9,8
mm
diamètre maximal du mandrin
Dh
12,9
mm
diamètre minimum de la douille
L0
84
mm
longueur libre
Lk
64,93
mm
longueur de flambage
Fn
14,816
N
force maximum en cas de charge statique
Ln
16,66
mm
longueur minimum en cas de charge statique
sn
67,34
mm
flexion maximum en cas de charge statique
Fndyn
14,347
N
force maximum pour charge dynamique
Lndyn
18,79
mm
longueur minimum pour utilisation dynamique
shdyn
35,72
mm
course maximum en cas d'utilisation dynamique
S
6,163
mm
pas, écart de milieu du fil à milieu du fil
n
13,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,22
N/mm
raideur du ressort
Masse
2,167
g
masse d'un ressort
Fntol
1,1
N
tolérance (+/-) pour force maximum statique
Fndtol
1,09
N
tolérance (+/-) pour force maximum dynamique
Detol
0,35
mm
tolérance (+/-) du diamètre extérieur
L0tol
3,98
mm
tolérance (+/-) pour longueur libre
Groupe de prix
D
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
