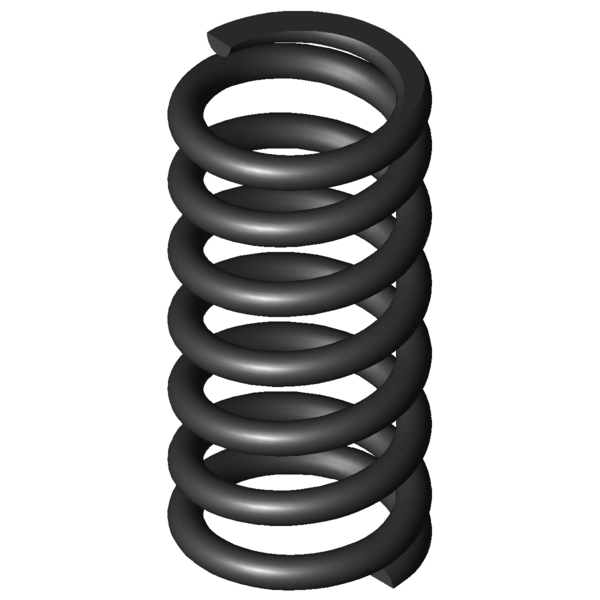

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
0,63
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
4
mm
diamètre d'enroulement moyen
De
4,63
mm
diamètre extérieur d'enroulement
Dd
3
mm
diamètre maximal du mandrin
Dh
5
mm
diamètre minimum de la douille
L0
9,6
mm
longueur libre
Lk
mm
longueur de flambage
Fn
19,691
N
force maximum en cas de charge statique
Ln
5,28
mm
longueur minimum en cas de charge statique
sn
4,32
mm
flexion maximum en cas de charge statique
Fndyn
18,374
N
force maximum pour charge dynamique
Lndyn
5,57
mm
longueur minimum pour utilisation dynamique
shdyn
1,51
mm
course maximum en cas d'utilisation dynamique
S
1,631
mm
pas, écart de milieu du fil à milieu du fil
n
5,5
nombre
de spires utiles
nt
nombre
total de spires
R
4,559
N/mm
raideur du ressort
Masse
0,2322
g
masse d'un ressort
Fntol
1,8
N
tolérance (+/-) pour force maximum statique
Fndtol
1,78
N
tolérance (+/-) pour force maximum dynamique
Detol
0,15
mm
tolérance (+/-) du diamètre extérieur
L0tol
0,33
mm
tolérance (+/-) pour longueur libre
Groupe de prix
B
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
