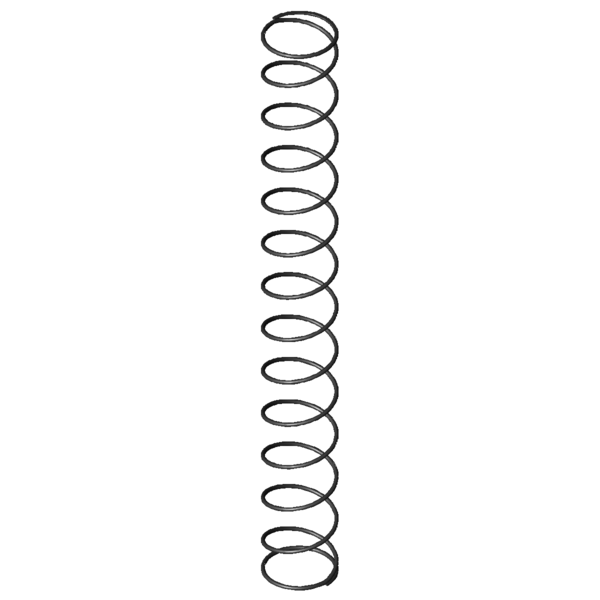

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
0,63
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
10,97
mm
diamètre d'enroulement moyen
De
11,6
mm
diamètre extérieur d'enroulement
Dd
9,7
mm
diamètre maximal du mandrin
Dh
12,6
mm
diamètre minimum de la douille
L0
98
mm
longueur libre
Lk
83,1
mm
longueur de flambage
Fn
8,217
N
force maximum en cas de charge statique
Ln
13,5
mm
longueur minimum en cas de charge statique
sn
84,5
mm
flexion maximum en cas de charge statique
Fndyn
8,004
N
force maximum pour charge dynamique
Lndyn
15,7
mm
longueur minimum pour utilisation dynamique
shdyn
28,35
mm
course maximum en cas d'utilisation dynamique
S
7,79
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,097
N/mm
raideur du ressort
Masse
1,2313
g
masse d'un ressort
Fntol
0,68
N
tolérance (+/-) pour force maximum statique
Fndtol
0,67
N
tolérance (+/-) pour force maximum dynamique
Detol
0,4
mm
tolérance (+/-) du diamètre extérieur
L0tol
5,68
mm
tolérance (+/-) pour longueur libre
Groupe de prix
D
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
