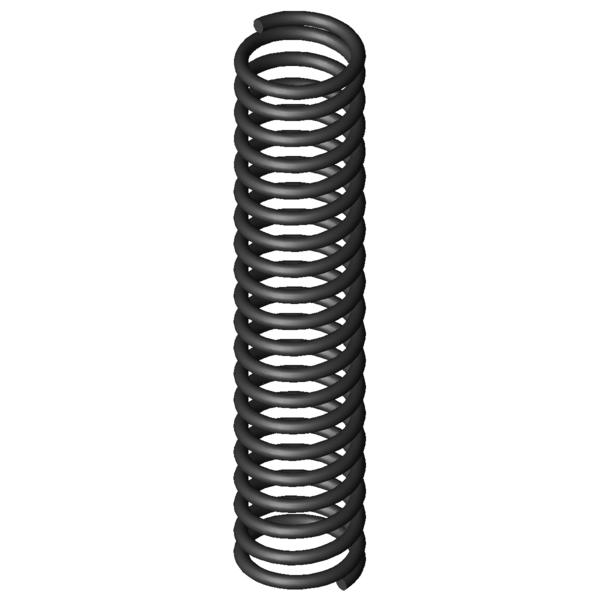

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
0,4
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
3,2
mm
diamètre d'enroulement moyen
De
3,6
mm
diamètre extérieur d'enroulement
Dd
2,5
mm
diamètre maximal du mandrin
Dh
4
mm
diamètre minimum de la douille
L0
17,4
mm
longueur libre
Lk
7,53
mm
longueur de flambage
Fn
3,076
N
force maximum en cas de charge statique
Ln
10,25
mm
longueur minimum en cas de charge statique
sn
7,15
mm
flexion maximum en cas de charge statique
Fndyn
2,762
N
force maximum pour charge dynamique
Lndyn
10,98
mm
longueur minimum pour utilisation dynamique
shdyn
6,42
mm
course maximum en cas d'utilisation dynamique
S
0,886
mm
pas, écart de milieu du fil à milieu du fil
n
18,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,43
N/mm
raideur du ressort
Masse
0,2047
g
masse d'un ressort
Fntol
0,43
N
tolérance (+/-) pour force maximum statique
Fndtol
0,43
N
tolérance (+/-) pour force maximum dynamique
Detol
0,15
mm
tolérance (+/-) du diamètre extérieur
L0tol
0,89
mm
tolérance (+/-) pour longueur libre
Groupe de prix
B
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
