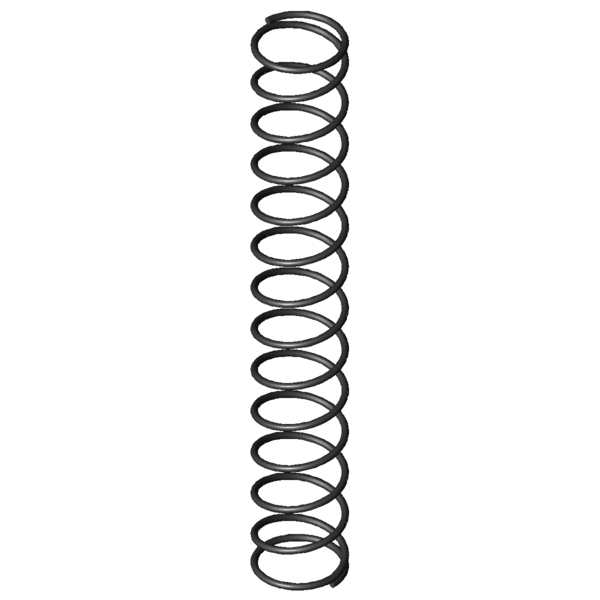

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
0,4
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
5
mm
diamètre d'enroulement moyen
De
5,4
mm
diamètre extérieur d'enroulement
Dd
4,1
mm
diamètre maximal du mandrin
Dh
6
mm
diamètre minimum de la douille
L0
35,8
mm
longueur libre
Lk
26,71
mm
longueur de flambage
Fn
4,628
N
force maximum en cas de charge statique
Ln
8,07
mm
longueur minimum en cas de charge statique
sn
27,73
mm
flexion maximum en cas de charge statique
Fndyn
4,488
N
force maximum pour charge dynamique
Lndyn
8,91
mm
longueur minimum pour utilisation dynamique
shdyn
8,64
mm
course maximum en cas d'utilisation dynamique
S
2,784
mm
pas, écart de milieu du fil à milieu du fil
n
12,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,167
N/mm
raideur du ressort
Masse
0,2262
g
masse d'un ressort
Fntol
0,35
N
tolérance (+/-) pour force maximum statique
Fndtol
0,35
N
tolérance (+/-) pour force maximum dynamique
Detol
0,25
mm
tolérance (+/-) du diamètre extérieur
L0tol
1,68
mm
tolérance (+/-) pour longueur libre
Groupe de prix
B
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
