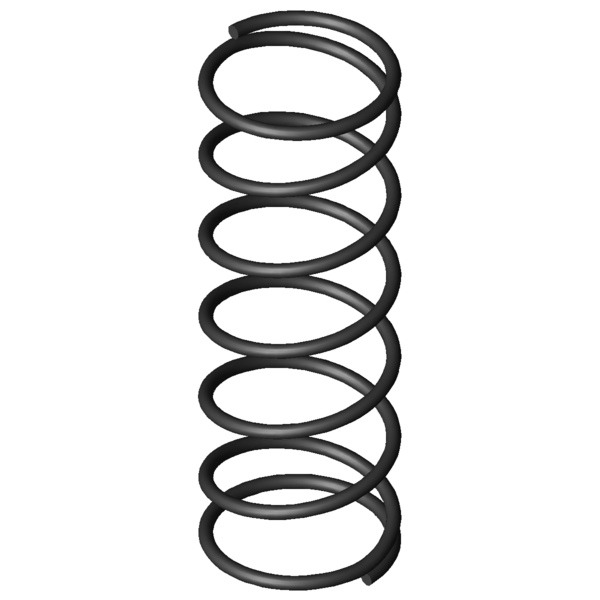

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
0,4
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
5
mm
diamètre d'enroulement moyen
De
5,4
mm
diamètre extérieur d'enroulement
Dd
4,1
mm
diamètre maximal du mandrin
Dh
6
mm
diamètre minimum de la douille
L0
15,7
mm
longueur libre
Lk
mm
longueur de flambage
Fn
4,311
N
force maximum en cas de charge statique
Ln
4,34
mm
longueur minimum en cas de charge statique
sn
11,36
mm
flexion maximum en cas de charge statique
Fndyn
4,173
N
force maximum pour charge dynamique
Lndyn
4,7
mm
longueur minimum pour utilisation dynamique
shdyn
4,09
mm
course maximum en cas d'utilisation dynamique
S
2,673
mm
pas, écart de milieu du fil à milieu du fil
n
5,5
nombre
de spires utiles
nt
nombre
total de spires
R
0,379
N/mm
raideur du ressort
Masse
0,117
g
masse d'un ressort
Fntol
0,39
N
tolérance (+/-) pour force maximum statique
Fndtol
0,39
N
tolérance (+/-) pour force maximum dynamique
Detol
0,25
mm
tolérance (+/-) du diamètre extérieur
L0tol
0,86
mm
tolérance (+/-) pour longueur libre
Groupe de prix
B
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
