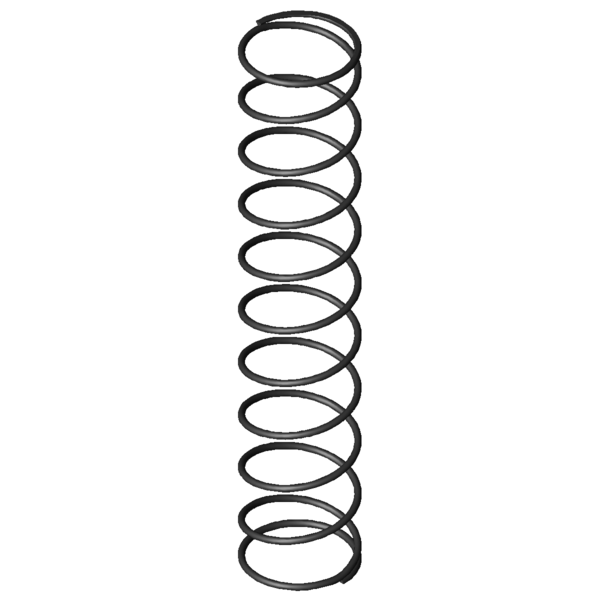

Symboles formuleValeurUnitéLa description
Nature du matériau
EN 10270-1
-
nature du matériau
Extrémités du ressort
Rattachés et meulés
-
Extrémités du ressort
F1
N
charge 1
L1
mm
longueur sous charge 1
s1
mm
flexion sous charge 1
F2
N
charge 2
L2
mm
longueur sous charge 2
s2
mm
flexion sous charge 2
d
4,5
mm
diamètre du fil
Di
mm
Diamètre intérieur d'enroulement
D
70,5
mm
diamètre d'enroulement moyen
De
75
mm
diamètre extérieur d'enroulement
Dd
64,1
mm
diamètre maximal du mandrin
Dh
79
mm
diamètre minimum de la douille
L0
380
mm
longueur libre
Lk
156,2
mm
longueur de flambage
Fn
386,821
N
force maximum en cas de charge statique
Ln
71,76
mm
longueur minimum en cas de charge statique
sn
308,24
mm
flexion maximum en cas de charge statique
Fndyn
374,264
N
force maximum pour charge dynamique
Lndyn
81,77
mm
longueur minimum pour utilisation dynamique
shdyn
125,61
mm
course maximum en cas d'utilisation dynamique
S
39,526
mm
pas, écart de milieu du fil à milieu du fil
n
9,5
nombre
de spires utiles
nt
nombre
total de spires
R
1,255
N/mm
raideur du ressort
Masse
320,208
g
masse d'un ressort
Fntol
22,68
N
tolérance (+/-) pour force maximum statique
Fndtol
22,49
N
tolérance (+/-) pour force maximum dynamique
Detol
1,4
mm
tolérance (+/-) du diamètre extérieur
L0tol
13,45
mm
tolérance (+/-) pour longueur libre
Groupe de prix
AH
-
groupe de prix
F1tol
N
(+/-) tolérance de la charge 1
F2tol
N
(+/-) tolérance de la charge 2
